鐵路是國家重要的交通動脈，軌道的完整性直接關系到列車的安全運行。鋼軌在長期受力、磨損、腐蝕等因素的影響下，容易出現裂紋、剝離、焊縫缺陷等隱患。如果不及時發現并處理，極易導致列車脫軌、事故等嚴重后果。探傷檢測作為一種無損、快速、精準的評估手段，已成為鐵路運營維護的必備環節。那么鐵路軌道探傷檢測方法及規范有哪些？如何辦理全國認可的鐵路軌道探傷檢測報告？有沒有權威第三方檢測機構推薦？本文將為大家詳細介紹，并附上正規鐵路軌道探傷檢測案例。

一、鐵路軌道探傷的主要方法

超聲波探傷

超聲波在鋼軌內部傳播，遇到缺陷會產生回波并被探頭接收。該方法能夠檢測軌道全長、焊縫以及內部裂紋、氣孔等缺陷，是目前使用最廣泛的探傷技術。探頭必須符合國家技術標準，聲束覆蓋范圍要保證踏面上所有潛在危害缺陷均被探測。

磁粉探傷

通過在鋼軌中建立磁場，缺陷處的磁通泄漏會被磁粉顯像。該技術適用于表面及近表面裂紋、焊縫缺陷，常用于鋼軌頭部的檢查。使用時需配合相應的國家標準，以確保顯像效果和檢測可靠性。

射線（X?光）探傷

高能射線穿透鋼軌，缺陷處的吸收差異形成影像。該方法主要用于焊縫內部和深層缺陷的檢測。為保證檢測質量，射線探傷通常在焊后24小時以上進行，并嚴格遵守國家射線安全規范。

渦流探傷

交變磁場在導體中感應渦流，缺陷會改變渦流分布，從而被檢測出來。該技術主要用于軌道頭部的細小裂紋和腐蝕檢測。

車載綜合探傷系統

將超聲、磁粉、攝像等多種探傷儀器集成在檢測小車上，配合高速行駛實現連續檢測。該系統能夠?qū)崟r(shí)顯示波形并通過人工智能輔助判傷，大幅提升巡檢效率。

二、檢測規范與技術要點

設備與探頭：所有探傷設備必須符合國家技術標準，探頭的布置要確保聲束覆蓋踏面全部區域，避免漏檢。

檢測速度：普通線路的檢測速度不超過2?km/h，無縫線路不超過3?km/h，以保證信號的完整采集。

人工檢查配合：對鋼軌外觀進行目視檢查，發現擦傷、魚鱗裂紋、銹蝕等異常時需復核并記錄。

結果判定與報告：采用統一的缺陷分級標準，生成電子報告。對缺陷類型（裂紋、氣孔、夾雜等）可結合人工智能算法進行自動分類，提高判傷效率。

質量控制：檢測儀器需定期校準，檢測人員必須持有相應的無損檢測職業資格證書。焊縫的超聲或射線探傷必須在焊后24?h以上進行，符合國家射線安全和焊接質量要求。

三、中鋼國檢的獨特優勢

專業資質

中鋼國檢擁有鐵路部門認可的無損檢測資質，檢測人員均通過國家級職業資格認證，確保檢測過程符合行業最高標準。

先進設備

公司配備符合最新國家標準的超聲波探頭、磁粉儀、X?光系統，并自主研發車載綜合探傷小車，實現高速、連續、全線檢測。

標準化流程

嚴格遵循《城市軌道交通線路設施檢測技術規范》《鋼軌超聲波探傷方法》等國家與行業標準，確保檢測結果可追溯、可比對。

人工智能判傷

引入基于深度學習的缺陷識別模型，實現缺陷自動標記、分類與報告生成，檢測效率提升30%以上。

全程報告

檢測完成后提供《軌道探傷檢測報告》，包括缺陷定位、尺寸、嚴重程度評估及維修建議，報告可直接對接鐵路運維系統。

快速響應

24小時內完成現場檢測并出具報告，滿足鐵路緊急維修需求，最大程度降低停運成本。

豐富案例

中鋼國檢已為多條在役鐵路和城市軌道交通線路提供年度探傷服務，累計檢測里程超過5000公里，缺陷發現率在行業中處于領先水平。

四、為何選擇中鋼國檢？

安全第一：嚴格執行國家標準，確保每一處缺陷都被精準捕捉，最大化列車運行安全。

技術領先：融合超聲、磁粉、射線及人工智能判傷技術，提供“一站式”全方位探傷解決方案。

服務高效：快速出具權威報告，配合鐵路運維部門實現缺陷快速修復，降低運營成本。

五、軌道探傷檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的軌道探傷檢測經驗，下面是某單位委托中鋼國檢做的鋁熱焊接鋼軌檢測，樣品數量有16根，共委托了16項檢測項目指標，其中就包括探傷檢驗，中鋼國檢采用超聲波檢測的方法對其進行了檢測，詳細內容如下：

工程部位：軌道工程

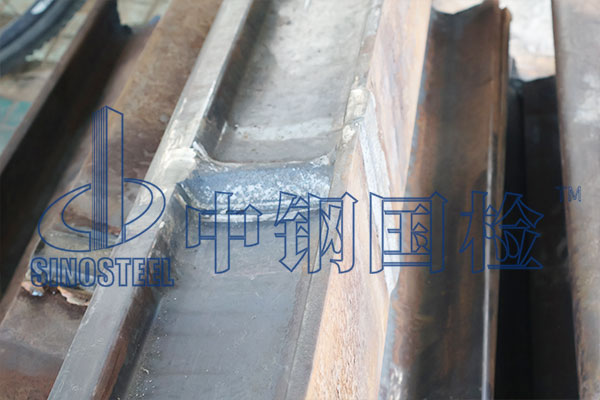

樣品名稱：鋁熱焊接鋼軌

規格型號：60kg/m

樣品數量：16 根

代表數量：10000 套

檢測依據：1.TB/T 1632.1-2014《鋼軌焊接 第 1 部分:通用技術條件》;

2.TB/T 1632.3-2019《鋼軌焊接 第 3 部分：鋁熱焊接》;

3.GB/T 4336-2016/XG1-2017《碳素鋼和中低合金鋼 多元素含量的測定 火花放電 原子發射光譜法（常規法）,含國家標準第 1 號修改單》。

判定依據：TB/T 1632.3-2019《鋼軌焊接 第 3 部分：鋁熱焊接》

檢測項目：1.外觀：平直度，2.外觀：表面質量，3.疲勞試驗，4.拉伸試驗，5.靜彎試驗，6.硬度： 焊縫硬度，7.硬度：軟化區寬度，8.斷口檢驗，9.C，10.Si，11.Mn，12.P，13.S， 14.Al，15.焊接接頭顯微組織，16.探傷檢驗。

檢測結論：送檢樣品所檢項目中拉伸試驗：斷后伸長率只給實測結果不判定，其余檢測項目符 合 TB/T 1632.3-2019 標準要求。

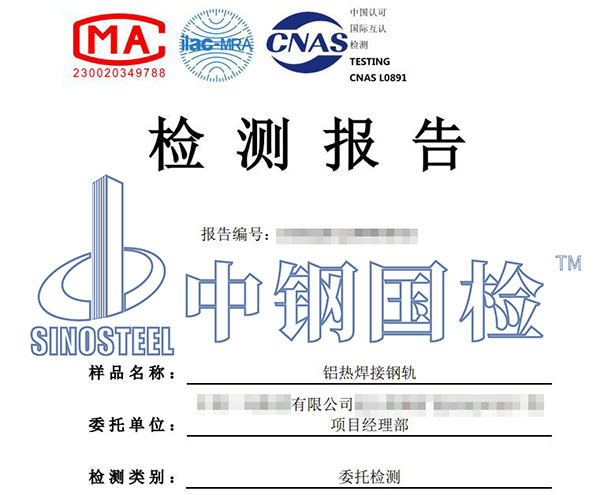

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的軌道探傷檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供軌道探傷檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有軌道探傷或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
