在大型體育場館、展覽中心、工業廠房等建筑中，網架是承載屋面荷載、保證空間通透性的關鍵結構。隨著使用年限的增長和環境因素的影響，網架的安全性、耐久性會受到材料老化、焊接質量、螺栓松動、腐蝕等多方面的威脅。對網架進行系統、專業的檢測，既是保障使用安全的必要手段，也是滿足國家法規、延長使用壽命、提升資產價值的重要途徑。

一、網架檢測的必要性

安全保障

網架承受的荷載巨大，一旦出現隱蔽缺陷，極易導致結構失效。通過檢測可以及時發現焊縫裂紋、螺栓松動、腐蝕穿孔等隱患，防止事故發生。

符合法規要求

《鋼結構工程施工質量驗收標準》（GB?50205?2020）和《鋼結構高強度螺栓連接技術規程》（JGJ?82?2011）等國家標準對網架的檢測項目、檢測方法和報告格式作出了明確規定。合規檢測是項目竣工、交付、后期運營的必備條件。

延長使用壽命

檢測結果幫助業主制定針對性的維修、加固方案，能夠顯著延長網架的使用年限，降低后期維護成本。

提升資產價值

完整、合規的檢測報告是資產評估、融資、保險理賠的重要依據，能夠?yàn)闃I(yè)主爭取更高的市場價值。

二、網架檢測的核心項目

材料性能檢測

對鋼材的抗拉強度、屈服強度、延伸率進行實驗室試驗，確保材料滿足設計要求。焊接材料和防腐涂層也需提供出廠合格證和復試報告。

幾何尺寸與安裝偏差

使用激光測距儀、全站儀等高精度儀器，對構件尺寸、節點位置、支座中心偏移等進行測量，檢查是否在規范允許的偏差范圍內。

外觀質量檢查

對焊焊縫、螺栓球、封板表面進行目視檢查，抽查比例不低于5%，確保無焊渣、銹蝕、泥砂等缺陷。

節點承載力試驗

對關鍵焊接球節點和螺栓球節點進行軸向拉、壓試驗，破壞荷載必須不低于設計值的1.6倍，以驗證節點的實際承載能力。

結構變形與撓度檢測

采用水準儀或全站儀測量自重及屋面完成后的撓度，平均值不得超過設計值的1.15倍（跨度≤24?m）或1.2倍（跨度>24?m）。

腐蝕與涂層厚度檢測

對防腐、防火涂層進行厚度測量，確保涂層厚度符合設計要求，防止因腐蝕導致的結構削弱。

射線/超聲波探傷

對關鍵焊縫進行射線照相或超聲波探傷，評定缺陷等級（Ⅰ?Ⅳ），并出具相應的探傷報告。

數據處理與報告編制

將所有檢測數據進行統計分析，形成《網架檢測報告》。報告包括檢測目的、依據標準、檢測過程、結果判定、結論以及整改建議。

三、網架檢測報告的主要內容

封面：檢測單位、項目名稱、報告編號、出具日期。

檢測概述：檢測范圍、依據標準、檢測人員、使用儀器。

現場踏勘記錄：現場照片、位置示意圖、測點布置。

檢測項目與結果：逐項列出材料性能、尺寸偏差、外觀質量、節點承載力、撓度、腐蝕、探傷等的檢測數值和合格判定。

結論：對結構安全等級的總體評價，是否滿足設計要求。

整改建議：針對不合格項提出加固、維修或更換方案。

附件：原始檢測數據、實驗室試驗報告、儀器校準證書等。

四、為何選擇中鋼國檢？

資質齊全、技術權威

中鋼國檢擁有《建筑工程專項檢測資質》，檢測人員均持有高級或中級職稱，嚴格按照國家和行業最新技術標準開展工作。

先進檢測設備

配備高精度萬能試驗機、激光測距儀、超聲波探傷儀、射線照相裝置等，全部通過計量檢定，確保檢測結果的準確性和可靠性。

完整閉環檢測流程

從現場踏勘、拍照取樣、實驗室試驗、數據處理到報告編制，全部實現閉環管理，標準化流程可在30?工作日內完成交付，滿足業主的工期需求。

豐富項目經驗

已為體育場館、展覽中心、工業廠房等多類大型網架提供檢測服務，累計檢測面積超過10?萬平方米，客戶滿意度超過95%。

權威報告、法律效力

檢測報告嚴格遵循《鋼結構工程施工質量驗收標準》等國家規范，具備法律效力，可直接用于竣工驗收、資產評估、保險理賠等多場景。

網架第三方檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的網架檢測經驗，下面是某單位委托中鋼國檢做的網架節點構件檢測，客戶送檢了2件樣品，共委托了3項檢測項目指標，詳細內容如下：

工程部位：站房鋼結構

樣品名稱：網架節點構件

規格型號：（桿）76×4+（球）260×10

樣品數量：2 件

代表數量：1557 個

檢測依據：1.GB/T 226-2015《鋼的低倍組織及缺陷酸蝕檢驗法》;

2.GB/T 2654-2008《焊接接頭硬度試驗方法》;

3.JG/T 203-2007《鋼結構超聲波探傷及質量分級法》。

判定依據：1.GB 50661-2011《鋼結構焊接規范》;

2.Q/CR 9211-2015《鐵路鋼橋制造規范》。

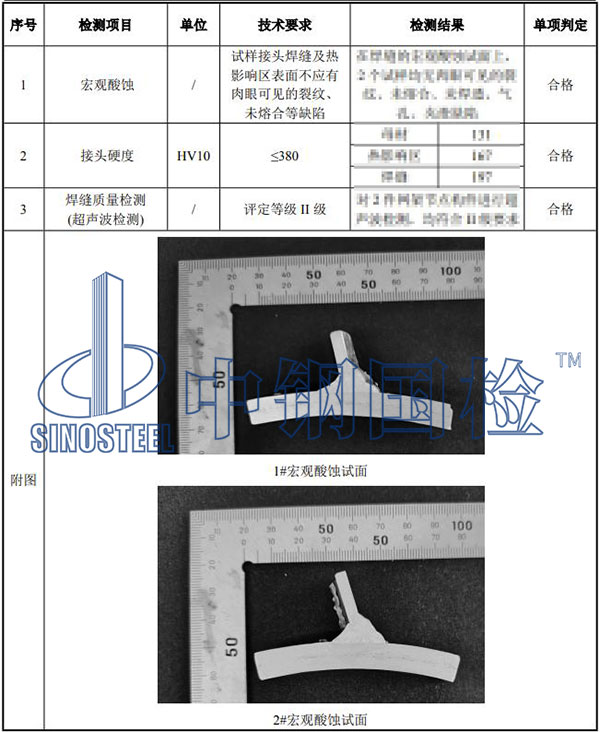

檢測項目：1.宏觀酸蝕，2.接頭硬度，3.焊縫質量檢測(超聲波檢測)。

主要儀器設備：1.超聲波探傷儀(檢 T102);2.低倍組織熱酸蝕裝置(檢 J117);3.維氏硬度計(檢 J118)。

檢測結論：送檢樣品所檢項目符合 GB 50661-2011、Q/CR 9211-2015 標準要求。

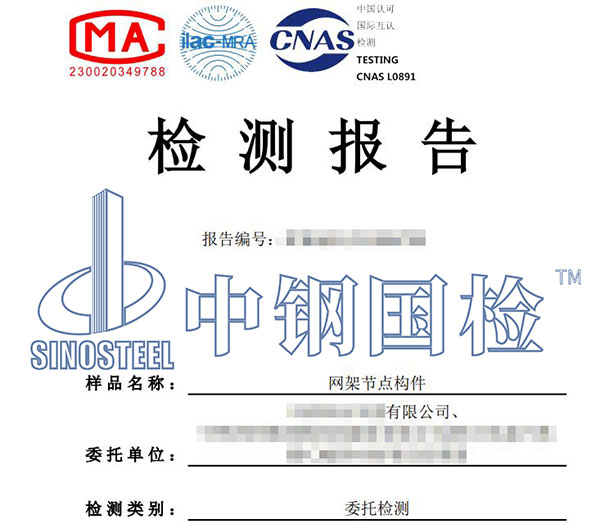

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的網架檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，網架結構的安全與可靠，直接關系到企業的生產運營和人員安全。中鋼國檢是專業第三方檢測機構，提供網架全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有網架或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
